TSKJ工法
コンクリート同士を特殊なゴムで連結するTSKJ工法。
耐震、止水、可とう性に優れたフレキシブルジョイントシステムは 充実のプレキャストで様々な製品・用途に対応します。
耐震、止水、可とう性に優れたフレキシブルジョイントシステムは 充実のプレキャストで様々な製品・用途に対応します。
マルチスリット側溝イメージ
ABOUT TSKJ METHOD
TSKJ工法とは？

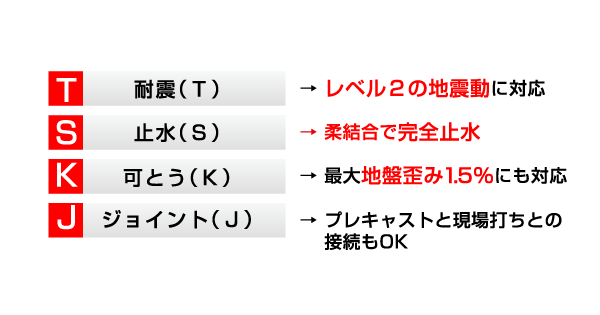

TSKJ 工法とは耐震性（Ｔ）、止水性（Ｓ）、可とう性（Ｋ）に優れ、トータルコストを低減するジョイント（Ｊ）工法の総称です。

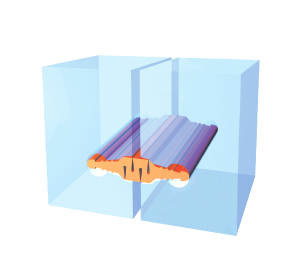

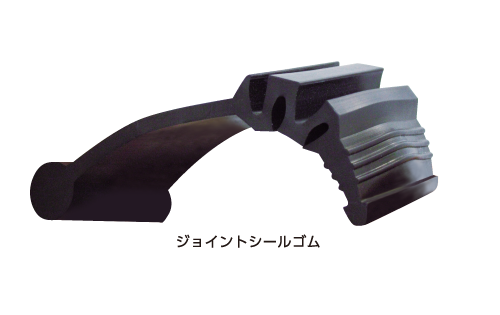

コンクリートブロックの接合面に挿入孔を設け、その挿入孔に樹脂を充てん、ジョイントシールゴムを挿入しコンクリートブロックを一体化させます。
コンクリートブロックの接合面に挿入孔を設け、その挿入孔に樹脂を充てん、ジョイントシールゴムを挿入しコンクリートブロックを一体化させます。
TSKJ工法は
建設技術審査証明書を取得しました
建設技術審査証明書を取得しました
（公財）日本下水道新技術機構 建設技術審査証明書 第1817号
ABOUT TSKJ METHOD
TSKJ工法5つの特徴
01
優れた可とう性、耐震性、止水性
継手部がそれぞれの条件で水圧0.2MPaに耐える水密性を有する。

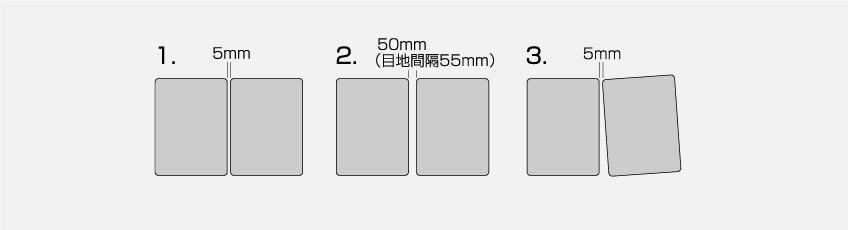

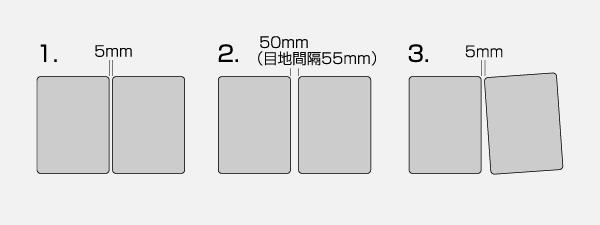

●プレキャストボックスカルバート
1.標準位置：目地間隔5mm
2.水平抜出し：50mm（目地間隔55mm）
3.屈曲変位：0.95°〜4.76°
（頂版目地間隔5mm、底版目地間隔55mm相当）
●プレキャストボックスカルバート
1.標準位置：目地間隔5mm
2.水平抜出し：50mm（目地間隔55mm）
3.屈曲変位：0.95°〜4.76°
（頂版目地間隔5mm、底版目地間隔55mm相当）

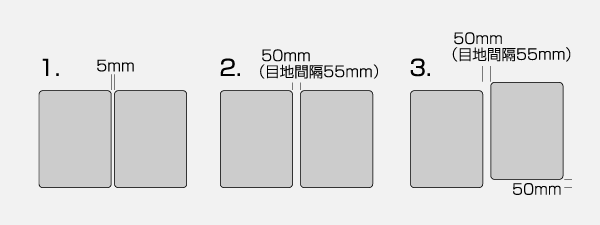

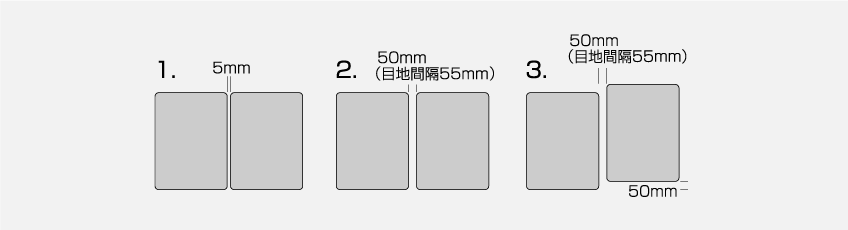

●開きょ・管きょ・L型水路等製品
1.標準位置：目地間隔5mm
2.水平抜出し：50mm（目地間隔55mm）
3.複合変位：50mm（目地間隔55mm）
（水平方向変位+垂直方向変位）
1.標準位置：目地間隔5mm
2.水平抜出し：50mm（目地間隔55mm）
3.複合変位：50mm（目地間隔55mm）
（水平方向変位+垂直方向変位）
02
耐震性

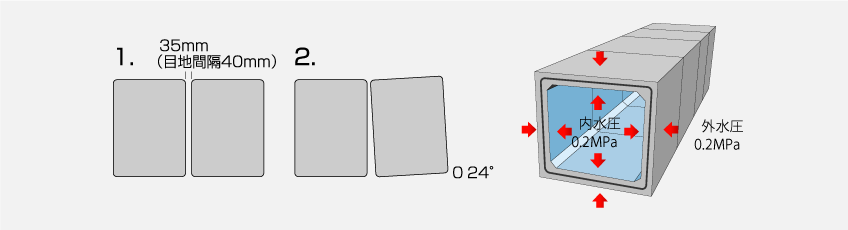

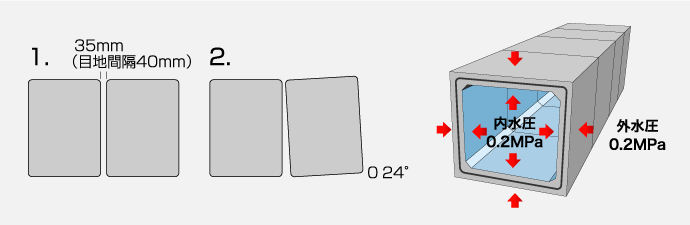

継手部がレベル2地震動に対する次の複合条件で水圧0.2MPaに耐える水密性を有する。
●プレキャストボックスカルバート
1.水平抜出し：35mm（目地間隔40mm）
2.屈曲変位：0.24°
1.水平抜出し：35mm（目地間隔40mm）
2.屈曲変位：0.24°
03
充実したプレキャストで様々な用途に対応

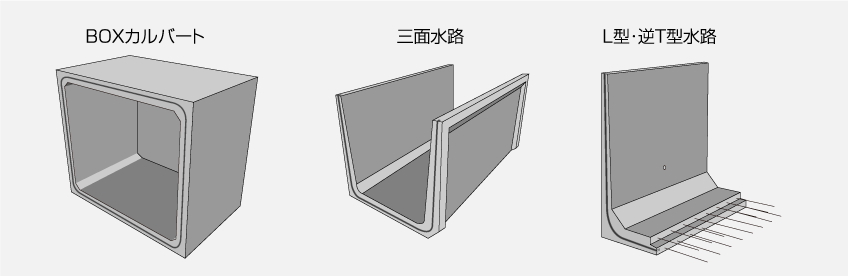

BOXカルバートをはじめ、三面水路、L型、逆T型水路など充実のプレキャスト。貯水池や調整池などの現場にも対応が可能です。
04

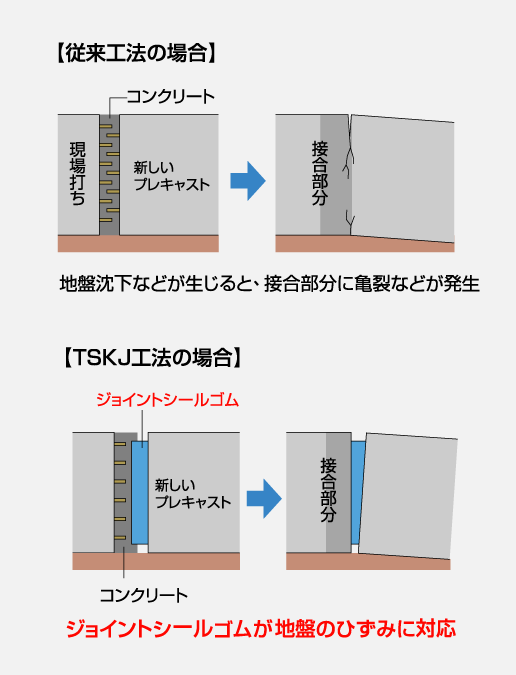

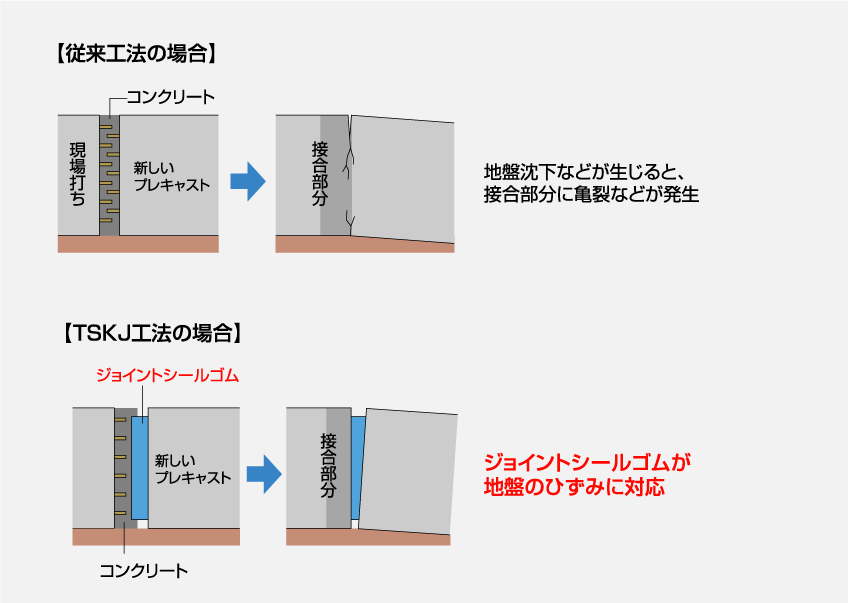

現場打ちとの接続にも柔軟に対応
破損、亀裂の原因となっていた現場打ちとの接続も、可とうジョイントシールゴムにより、外力や地盤のゆがみに柔軟に対応します。
05
比類なき止水性

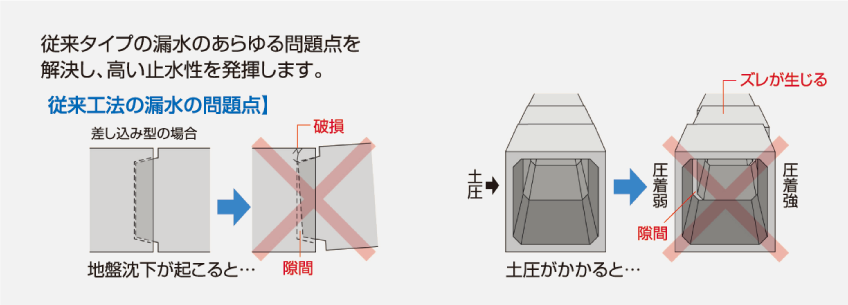

従来タイプの漏水のあらゆる問題点を解決し、高い止水性を発揮します。
